柔性電路技術的未來趨勢

作者: 深圳市叁鼎科技有限公司發表時間:2019-09-16 14:24:46瀏覽量:2814

雖然基于剛性PCB板基板的傳統電子電路設計已成為數字技術時代的可靠基礎,但該設計可支持的形式因素和功能存在限制。隨著小型設備的趨勢以及可穿戴技術和物聯網的快速發展,創新正在超越對習慣做法的修改(正在...
文本標簽:柔性電子產品
柔性電子產品


雖然基于剛性PCB板基板的傳統電子電路設計已成為數字技術時代的可靠基礎,但該設計可支持的形式因素和功能存在限制。隨著小型設備的趨勢以及可穿戴技術和物聯網的快速發展,創新正在超越對習慣做法的修改(正在達到極限),以進一步采用另一種設計理念:柔性電子產品。

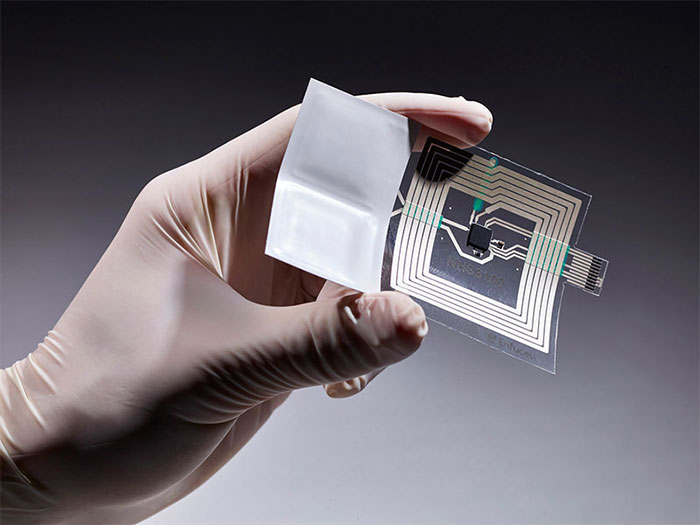

這種下一波技術也被稱為柔性電路,涉及將電子元件印刷/安裝到介電柔性基板上,從而使器件能夠彎曲,卷曲,折疊和拉伸,同時保持功能完整性。這些設計適用于各種可能的應用,包括傳感器,醫療設備,智能紡織品,顯示器,柔性電池,光伏,照明,汽車和國防應用。電路設計的這種飛躍預計將產生新創建的應用程序,這些應用程序在傳統架構的限制范圍內是不可想象的。

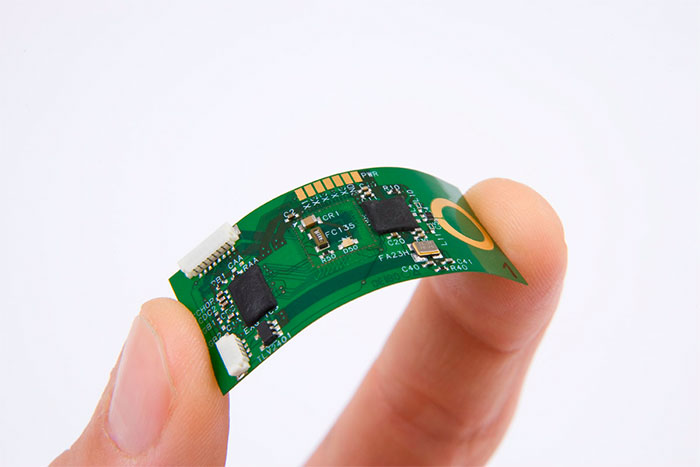

柔性電路

柔性電路具有許多積極因素,可以促進科技界的興趣和興奮。與傳統形式相比,柔性電路具有降低生產成本,降低能耗,提高性能的潛力,并且可以涉及更環保的材料和工藝。
此外,這些設計允許多種功能的組合,因此能夠在標準設計中替換多個剛性板或連接器。根據IDTechEx的研究,考慮到所有因素,可以理解為什么預計未來10年柔性電路市場將近三倍,到2026年將導致超過690億美元的產業。
基板進步
柔性電路設計的改進和進步集中在最明確的特征上:柔性基板和導電電路跡線的薄層,其他電氣元件可以連接,模制或印刷。這些基板的功能直接有助于電路的最重要品質,包括它的靈活性,熱穩定性,成本,易于生產和性能。聚酰亞胺和聚酯薄膜是用于柔性電路制造的最廣泛使用的一些基板。
Dupont Teijin Films是聚酯薄膜的領先生產商之一,擁有高穩定性聚對苯二甲酸乙二醇酯(PET)和聚萘二甲酸乙二醇酯(PEN)薄膜。具體而言,他們的品牌Melinex(PET)和Teonex(PEN)是雙軸取向的結晶聚酯,已成為柔性顯示器和可印刷電子產品的鉛材料。Teonex具有與強度,熱穩定性,耐水解性和電絕緣性相關的卓越性能。
作為聚酰亞胺基板的替代品,AI Technology開發了專有的有機覆銅層壓板材料,這種材料可焊接,可在高達300°C的溫度下使用。他們的COUPLER柔性電路材料具有低介電常數和高防潮性,有效消除了聚酰亞胺基板常見的濕氣引起的降解問題。AI Technology列出了50%的傳統聚酰亞胺柔性電路材料可節省此材料的成本。
液晶聚合物(LCP)基板已經證明具有穩定的電子特性,支持其在高頻應用中的使用。這些應用包括醫療,電信,光電和高頻互連系統。柔性電路制造Tech-Etch提供先進的化學蝕刻LCP工藝,使設計自由度與聚酰亞胺薄膜相當。
靈活的混合電路
雖然Flex技術有望在未來提供前所未有的功能,但在這個發展階段,傳統電路仍然具有更高的性能。靈活的混合電路提供臨時解決方案,因?yàn)槿嵝约夹g(shù)縮小了傳統設計性能的差距。

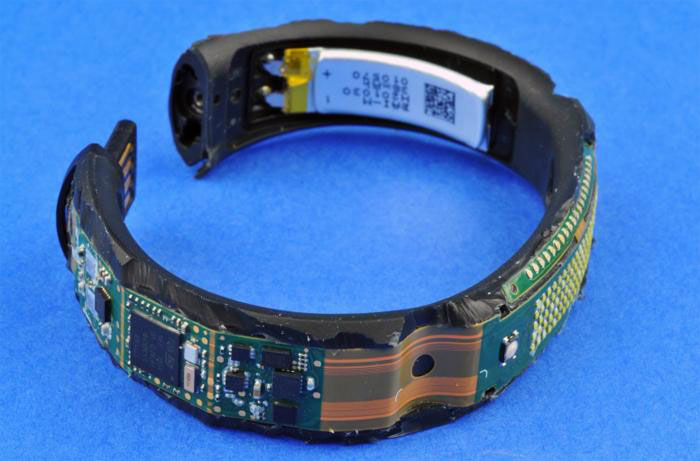

這些電路在柔性基板上集成了超薄硅元件(傳統設計元件)和印刷導電油墨。靈活的混合電路通過利用硅技術的高性能和印刷電路的低成本生產屬性,在當前設計和未來創新之間架起了一座橋梁。由此產生的一致性架構在可穿戴,物聯網和醫療應用中具有巨大的增長潛力,其中需要靈活性。

柔性電路設計

公共和私人利益都非常關注柔性混合電子(FHE)的未來。NextFlex是一個由公司,學術機構,非營利組織和政府組成的聯盟,于8月31日正式成立,是美國唯一的靈活混合電子(FHE)制造創新研究所。NextFlex位于圣何塞硅谷的中心,2015年獲得了7500萬美元國防部投資,用于推進FHE技術。上個月公布了四個由國防部撥款部分提供合同資金的首批獲得者:

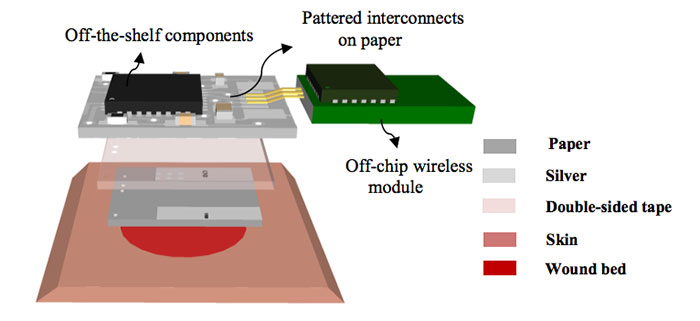

1.普渡大學/ Integra生命科學/西密歇根大學/印第安納大學醫學院: 氧氣感應印刷FHE智能傷口敷料。
敷料將監測傷口床的氧氣水平,并且還將響應于低水平向傷口遞送局部氧氣。適當?shù)难鯕馑綄?duì)傷口愈合至關重要,可防止傷口進一步惡化及相關并發癥。該平臺的結構(來自之前的研究; Mostafalu等,2014)也適用于其他低成本的可穿戴和一次性生物醫學診斷應用。
